ch14-ir-control-比较复杂的控制流翻译

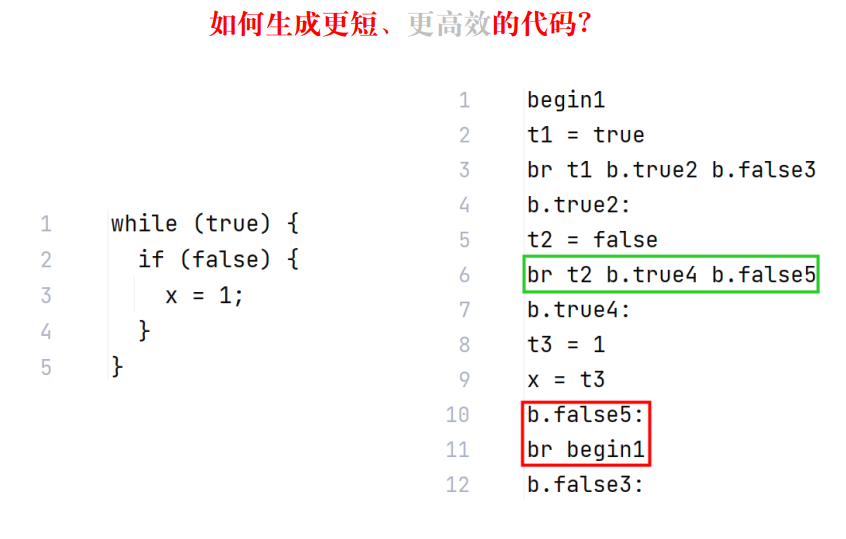

如何生成更短、更高效的代码?

image-20230527195529306

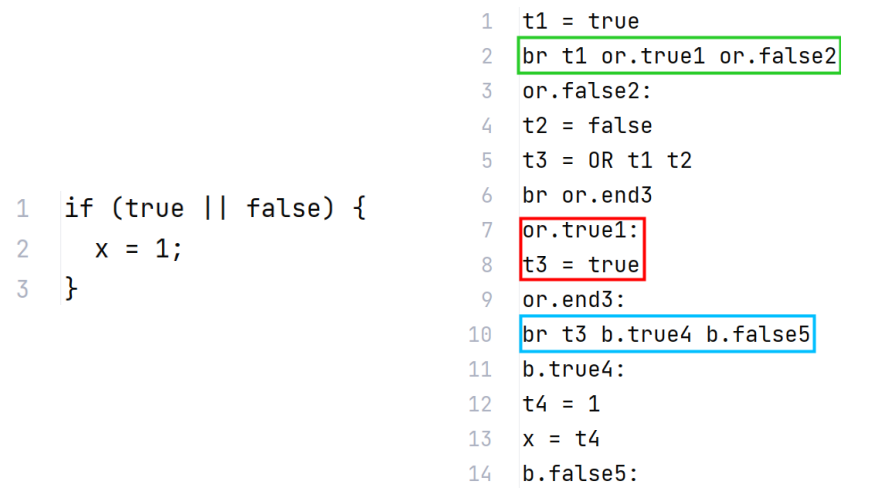

image-20230527172334371

  • t3 = true的赋值不是必须的：我只要知道根据bool表达式跳转到哪即可

直接用布尔表达式改变控制流br

使用控制流跳转间接表明布尔表达式的值

实现思路：分工 合作

父节点为子节点准备跳转指令的目标标签

子节点通过继承属性确定跳转目标

P → S S → if (B) S1

  • S知道B.true和B.false这两个继承属性

具体翻译方案

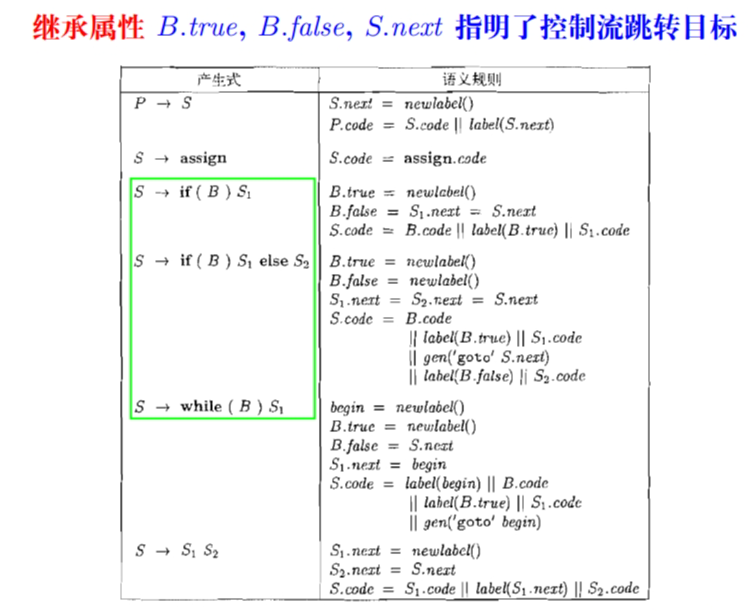

image-20230602165059117

  • 对于每一个B，都有B.true和B.false这两个继承属性（标签）
  • 对于每一个S，都有S.next：当S内部发生控制流跳转，会跳转到哪

每一个产生式的三个继承属性如何生成

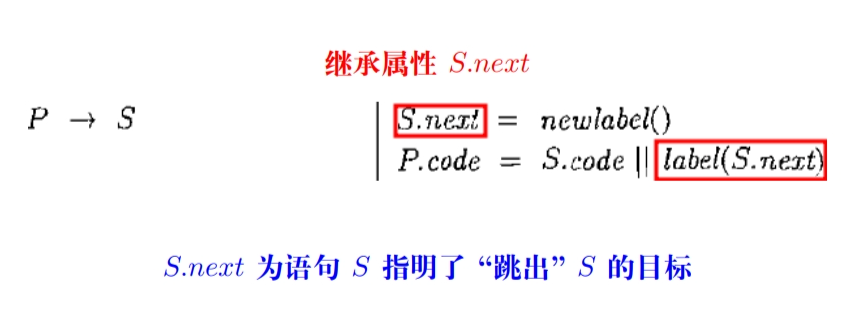

image-20230602165250139

  • P.code是综合属性，即S.code
  • 可能会有跳转语句跳出S本身，所以需要有一个label：S.code翻译完之后紧接的下一条指令的位置

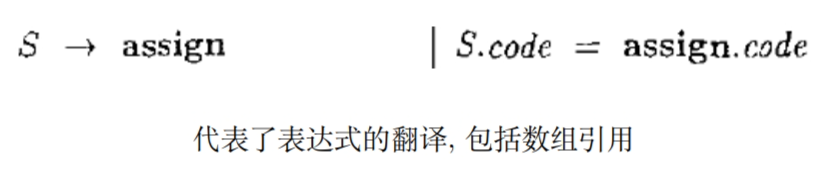

赋值语句的翻译

代表了表达式的翻译, 包括数组引用

image-20230602165511532

没有S和B，不需要准备继承属性

if语句的翻译

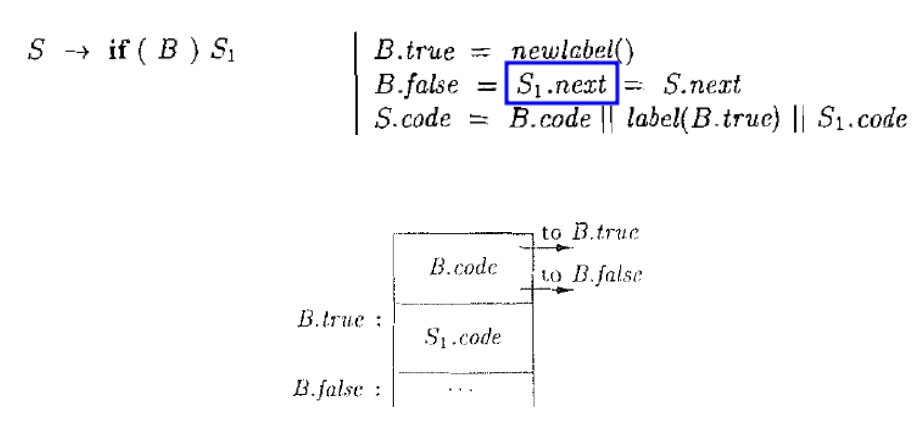

image-20230602165726202

  • label加在B.code和S~1~.code之间：作用：当我翻译B的时候，里面可能会有goto语句，如果B为true，就会goto到B.true这个label
  • B.true：new label()，新建一个label
  • B.false：S.next

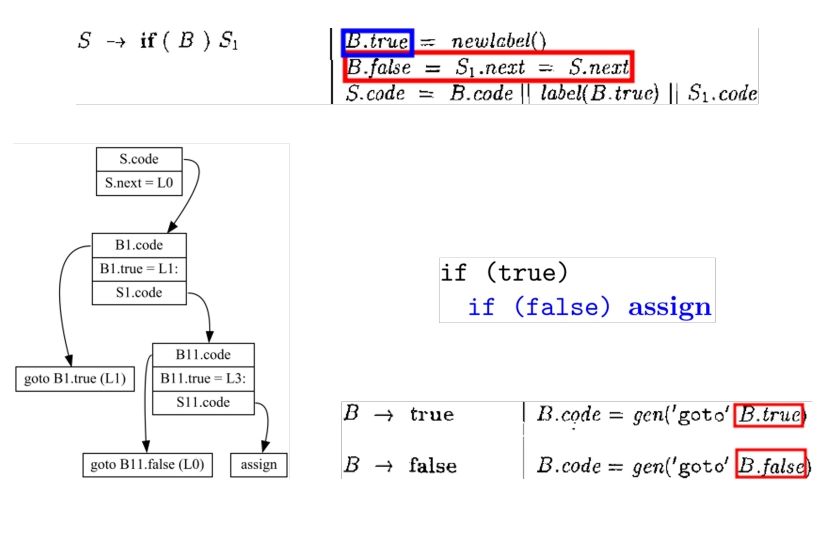

image-20230602172026619

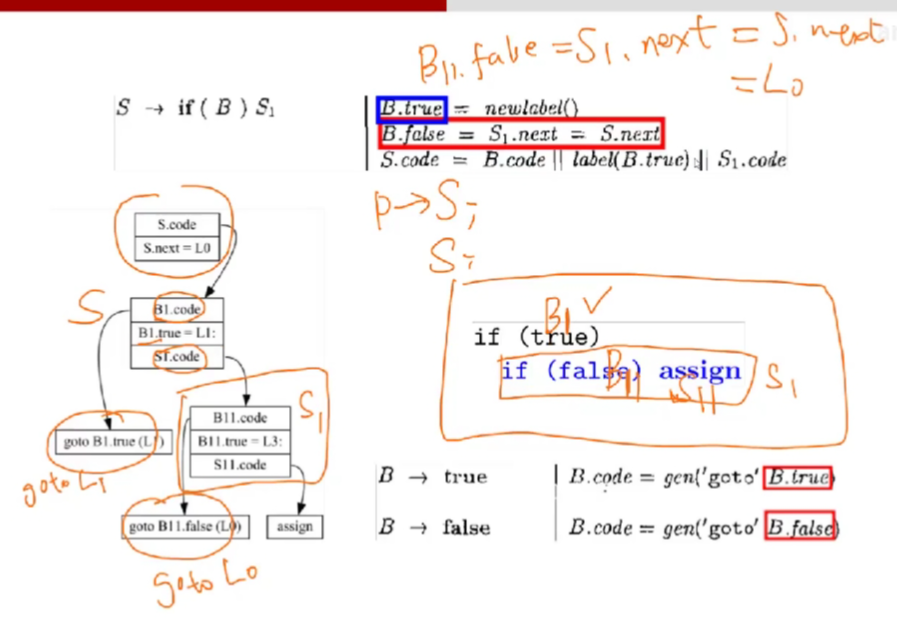

蚂蚁老师的注释：

image-20230602172406328

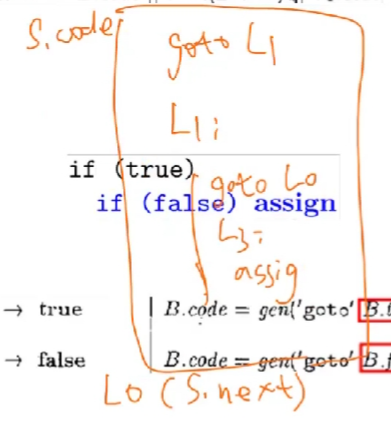

代码框架：

image-20230602172619741

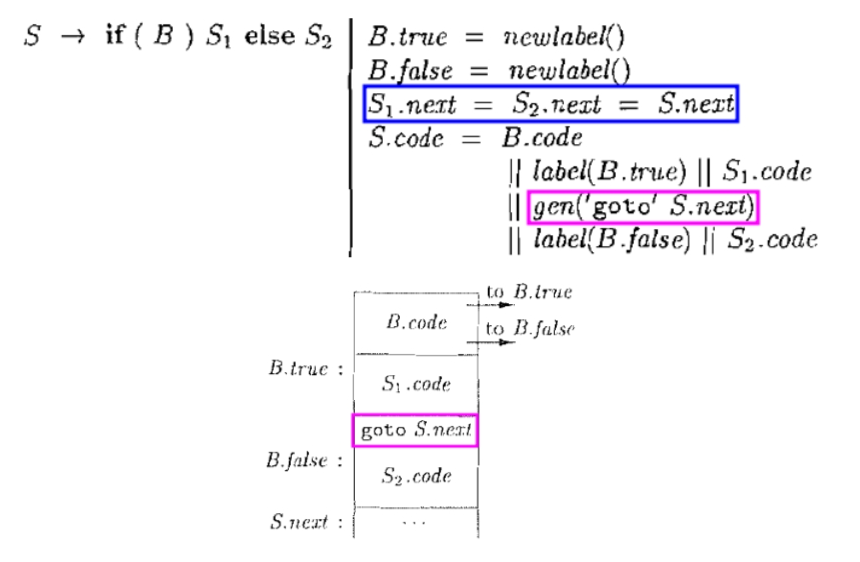

更复杂的if-else模式：

image-20230602172818803

  • B.true和B.false生成和放置的位置和之前的if-assign相似
  • goto S.next是B.true之后，执行了S~1~.code，不执行S~2~.code，所以跳转到S.next

例子详解：

image-20230602174248576

  • S~11~和S~12~都继承了S~1~的next，S~1~和S~2~都继承了S的next
  • S.code是根据上面的生成规则生成的，对应蚂蚁注释里的L1-L4

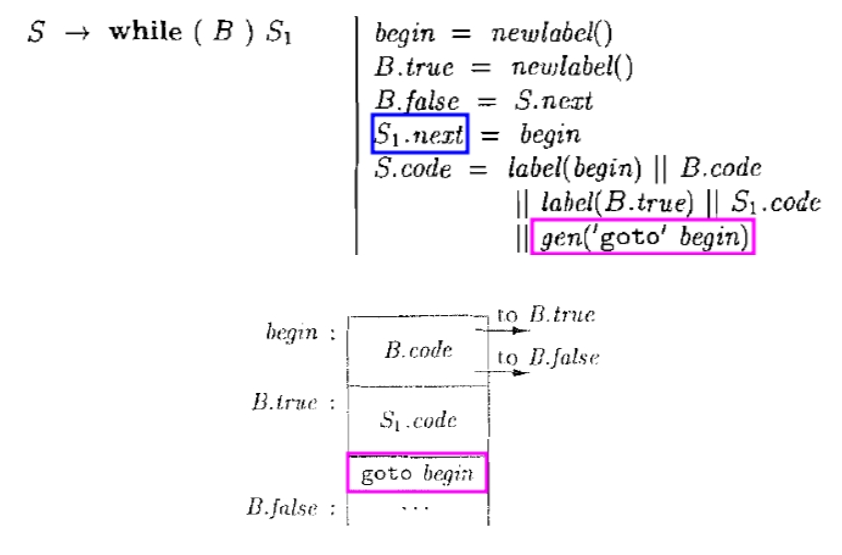

while语句的翻译

image-20230602174407487

蚂蚁的注释：

image-20230622140613381

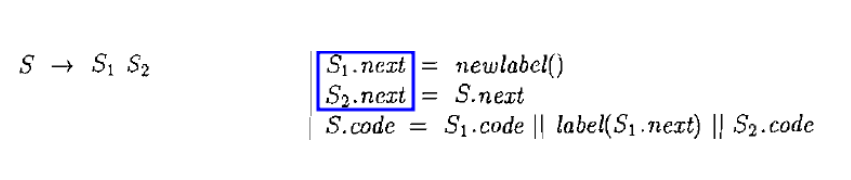

image-20230622141509300

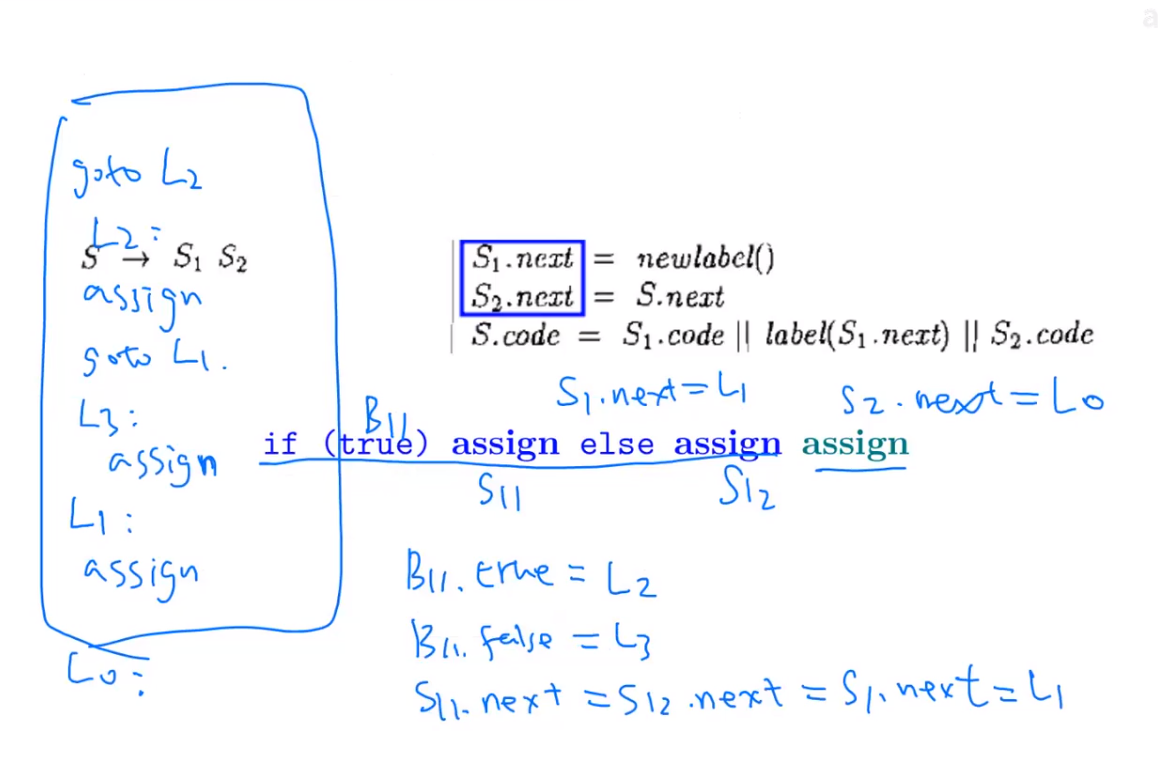

蚂蚁的注释：

image-20230622141501782

考试的时候可能是二分查找之类的

产生式与语法规则：

image-20230622141759361

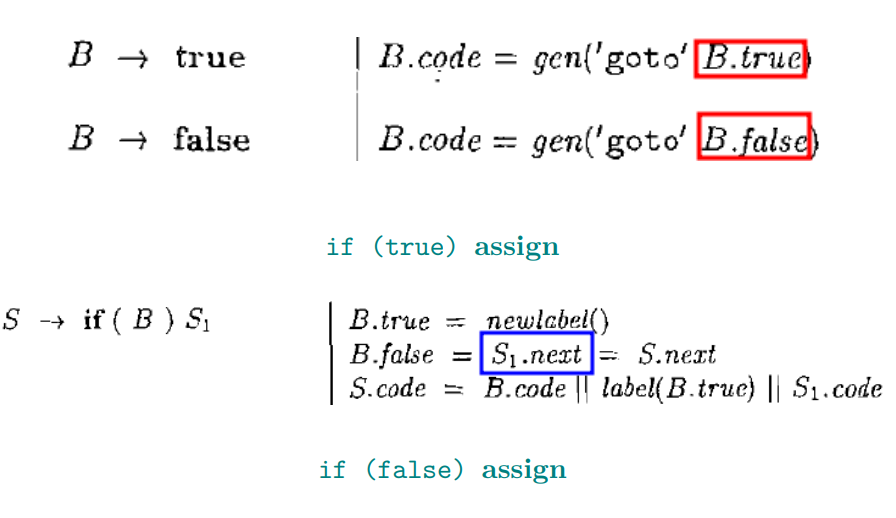

image-20230622141830570

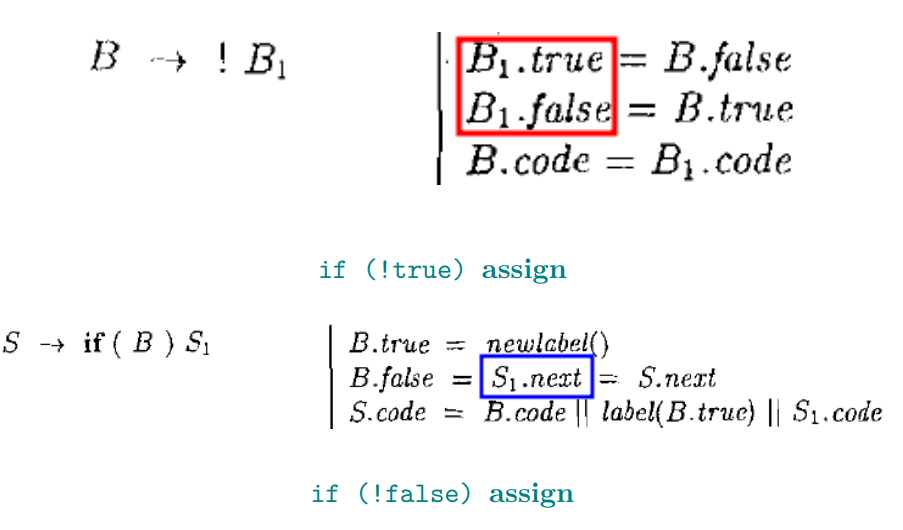

取反的话跳转方向换一下就行：

image-20230622141844111

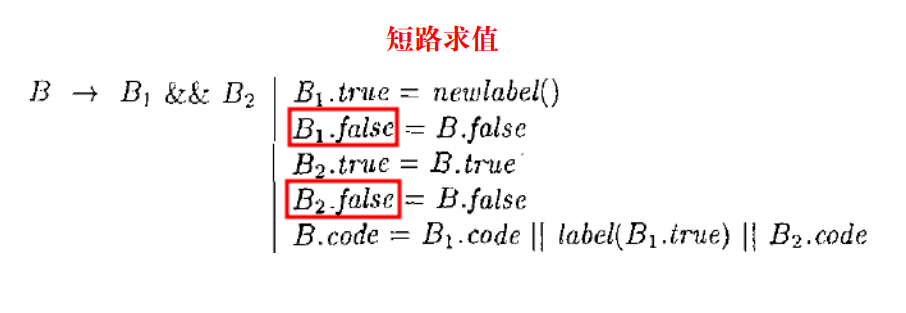

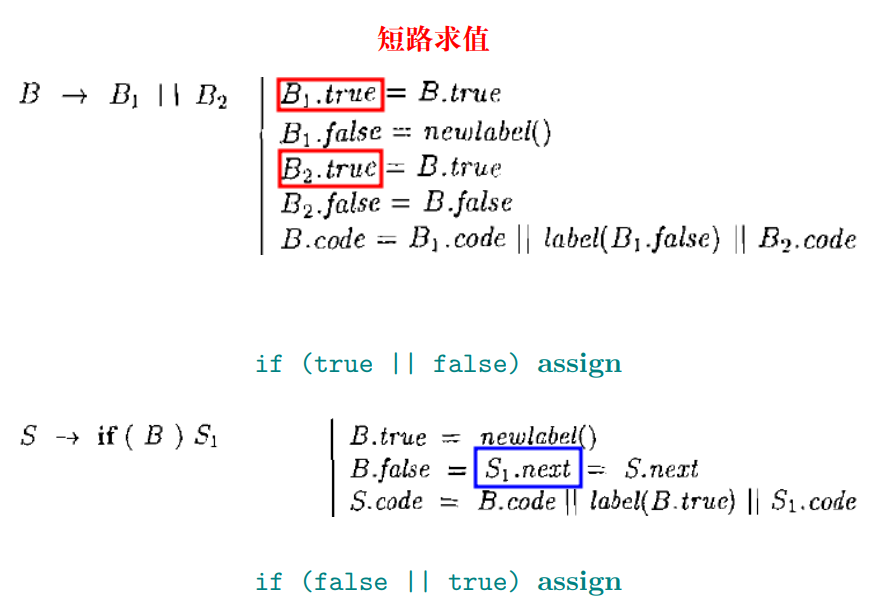

短路求值

image-20230622142051115

  • B1为true，意味着B为true
  • B1为true并且B2为true，整个为true
  • B2为false，意味着B1也为false，所以整个为false

image-20230622142016347

  • B1为true，意味着还需要看B2
  • 如果B1为false，意味着整个为false
  • B2决定最后B为true还是false

image-20230622142003589

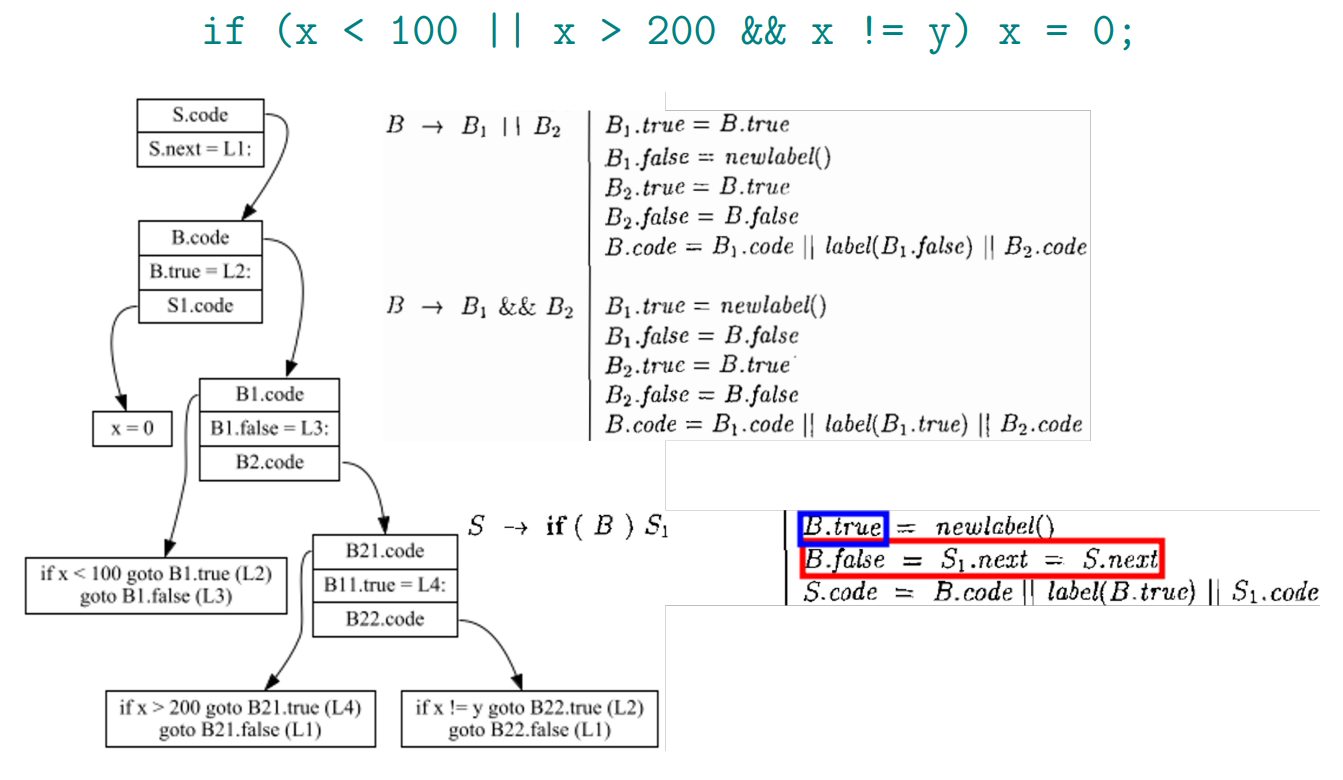

例子

image-20230622142430258

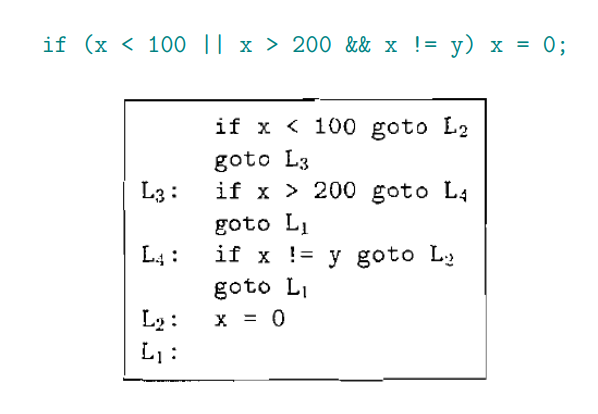

image-20230622142500877

  • 如果x < 100 ，意味着短路
  • 如果x > 200，意味着不短路
  • 如果x<= 200，意味着短路

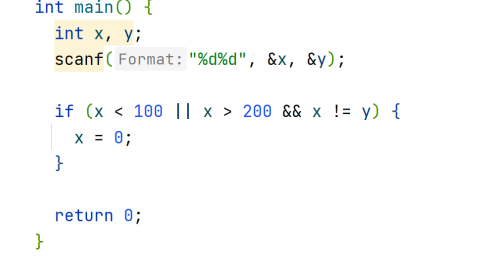

命令执行验证：

image-20230622142815003

1
2
3
4
5
6
生成中间代码
clang -S -emit-llvm if-boolexpr.c -o if-boolexpr-opt0.ll
生成dot文件
opt -dot-cfg if-boolexpr-opt0.ll
让dot文件画图
dot -Tpdf .main.dot -o if-boolexpr-opt0-cfg.pdf

image-20230622142833550

ANTLR实现

CodeGenListener.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
package codegen;

import org.antlr.v4.runtime.tree.ParseTreeProperty;

import java.io.FileWriter;
import java.io.IOException;

public class CodeGenListener extends ControlBaseListener {
  private final ParseTreeProperty<String> trueLabel = new ParseTreeProperty<>();
  private final ParseTreeProperty<String> falseLabel = new ParseTreeProperty<>();
  private final ParseTreeProperty<String> nextLabel = new ParseTreeProperty<>();
  private final ParseTreeProperty<String> beginLabel = new ParseTreeProperty<>();
  private final ParseTreeProperty<String> codeProperty = new ParseTreeProperty<>();

  private FileWriter fileWriter;
  private int labelCounter = 1;

  public CodeGenListener(String file) throws IOException {
    fileWriter = new FileWriter(file);
  }

  @Override
  public void enterProg(ControlParser.ProgContext ctx) {
    nextLabel.put(ctx.stat(), getNewLabel());
  }

  @Override
  public void exitProg(ControlParser.ProgContext ctx) {
    String code = String.format("%s%n%s:",
        codeProperty.get(ctx.stat()),
        nextLabel.get(ctx.stat()));

    codeProperty.put(ctx, code);

    dump(codeProperty.get(ctx));
  }

  @Override
  public void exitAssignStat(ControlParser.AssignStatContext ctx) {
    codeProperty.put(ctx, "ASSIGN");
  }

  @Override
  public void enterWhileStat(ControlParser.WhileStatContext ctx) {
    beginLabel.put(ctx, getNewLabel() + "begin");

    trueLabel.put(ctx.bool(), getNewLabel());
    falseLabel.put(ctx.bool(), nextLabel.get(ctx));
    nextLabel.put(ctx.stat(), beginLabel.get(ctx));
  }

  @Override
  public void exitWhileStat(ControlParser.WhileStatContext ctx) {
    String code = String.format("%s:%n%s%n%s:%n%s%n%s",
        //对着规则一行一行翻译
        beginLabel.get(ctx),
        codeProperty.get(ctx.bool()),
        trueLabel.get(ctx.bool()),
        codeProperty.get(ctx.stat()),
        "goto " + beginLabel.get(ctx));

    codeProperty.put(ctx, code);
  }

  @Override
  public void enterIfStat(ControlParser.IfStatContext ctx) {
    trueLabel.put(ctx.bool(), getNewLabel());
    falseLabel.put(ctx.bool(), nextLabel.get(ctx));
    nextLabel.put(ctx.stat(), nextLabel.get(ctx));
  }

  @Override
  public void exitIfStat(ControlParser.IfStatContext ctx) {
    String code = String.format("%s%n%s:%n%s",
        codeProperty.get(ctx.bool()),
        trueLabel.get(ctx.bool()),
        codeProperty.get(ctx.stat()));

    codeProperty.put(ctx, code);
  }

  @Override
  public void enterAndExpr(ControlParser.AndExprContext ctx) {
    trueLabel.put(ctx.lhs, getNewLabel());
    falseLabel.put(ctx.lhs, falseLabel.get(ctx));

    trueLabel.put(ctx.rhs, trueLabel.get(ctx));
    falseLabel.put(ctx.rhs, falseLabel.get(ctx));
  }

  @Override
  public void exitAndExpr(ControlParser.AndExprContext ctx) {
    String code = String.format("%s%n%s:%n%s",
        codeProperty.get(ctx.lhs),
        trueLabel.get(ctx.lhs),
        codeProperty.get(ctx.rhs));

    codeProperty.put(ctx, code);
  }

  @Override
  public void exitOrExpr(ControlParser.OrExprContext ctx) {
    String code = String.format("%s%n%s:%n%s",
        codeProperty.get(ctx.lhs),
        falseLabel.get(ctx.lhs),
        codeProperty.get(ctx.rhs));

    codeProperty.put(ctx, code);
  }

  @Override
  public void enterOrExpr(ControlParser.OrExprContext ctx) {
    trueLabel.put(ctx.lhs, trueLabel.get(ctx));
    falseLabel.put(ctx.lhs, getNewLabel());

    trueLabel.put(ctx.rhs, trueLabel.get(ctx));
    falseLabel.put(ctx.rhs, falseLabel.get(ctx));
  }

  @Override
  public void exitRelExpr(ControlParser.RelExprContext ctx) {
    String code = String.format("if %s goto %s%ngoto %s",
        ctx.getText(),
        trueLabel.get(ctx),
        falseLabel.get(ctx));

    codeProperty.put(ctx, code);
  }

  @Override
  public void exitTrueExpr(ControlParser.TrueExprContext ctx) {
    codeProperty.put(ctx, "goto " + trueLabel.get(ctx));
  }

  @Override
  public void exitFalseExpr(ControlParser.FalseExprContext ctx) {
    codeProperty.put(ctx, "goto " + falseLabel.get(ctx));
  }

  private void dump(String code) {
    try {
      fileWriter.write(code);
      fileWriter.close();
    } catch (IOException ioe) {
      System.err.println(ioe.getMessage() + " : " + code);
    }
  }

  private String getNewLabel() {
    return "L" + labelCounter++;
  }
}

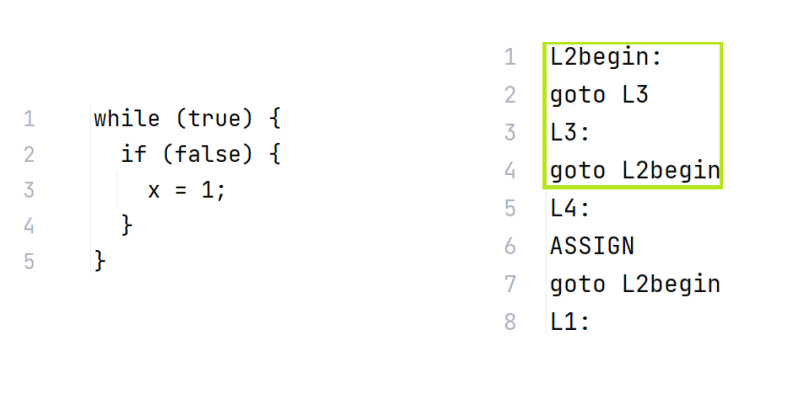

死循环

image-20230622145040712

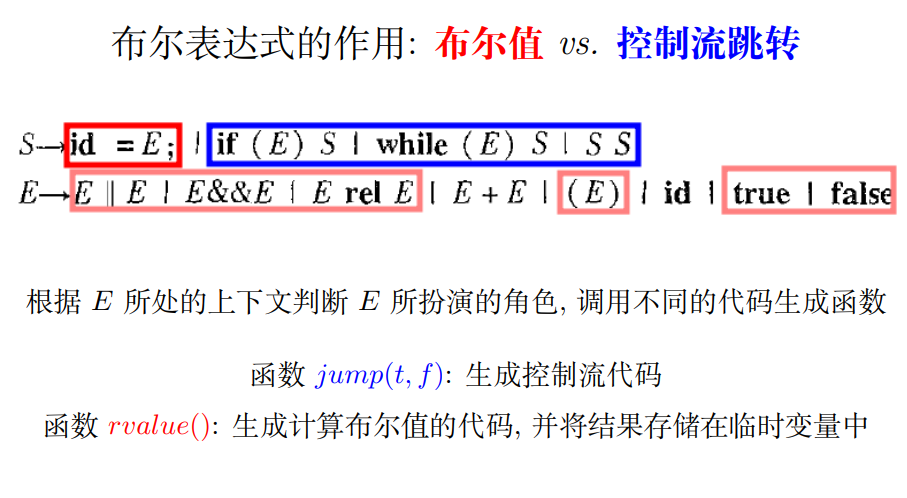

布尔表达式的作用

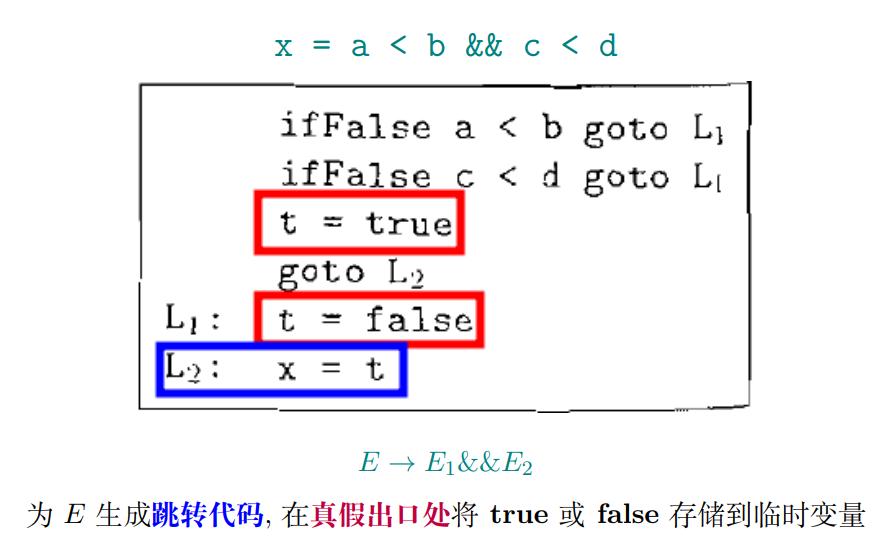

image-20230622145434253

image-20230622145443217
